Par Marc D., Expert infrastructure réseau chez Brico-Réseau

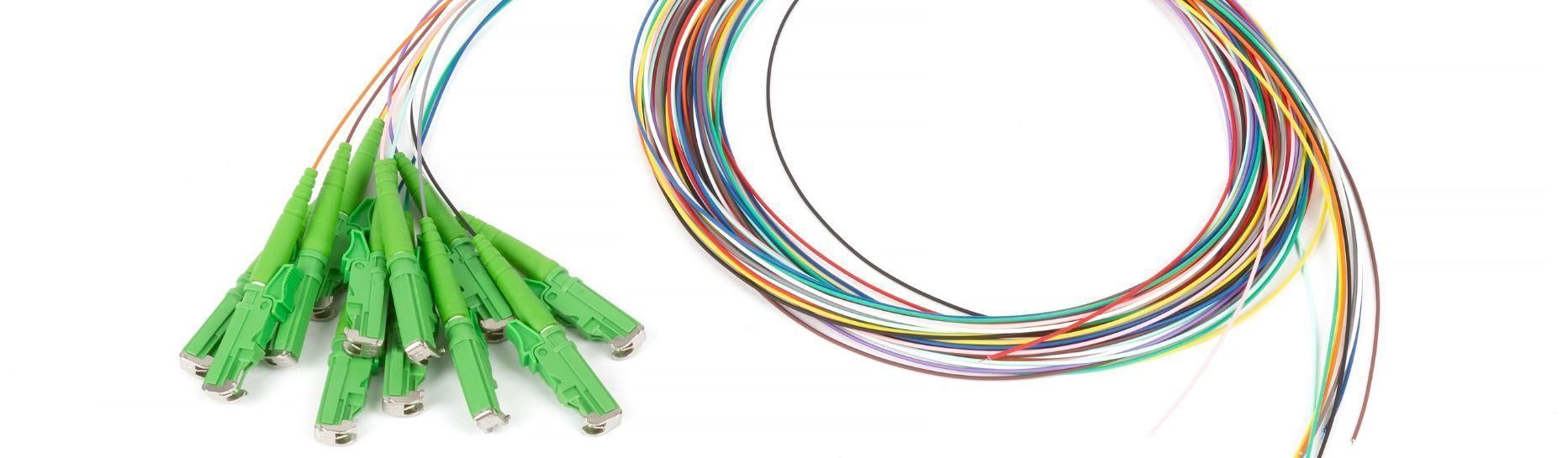

Une jarretière optique relie deux équipements actifs via un tiroir ou un panneau de brassage optique — elle fait le lien entre l'infrastructure câblée fixe et les switchs, routeurs ou pare-feu. Le choix d'une jarretière optique repose sur 4 critères indépendants : le type de fibre (monomode ou multimode), la catégorie (OS2, OM3, OM4…), le type de connecteur (LC, SC, MPO) et le polissage (UPC ou APC). Une erreur sur l'un de ces critères entraîne des pertes de signal, des incompatibilités ou une dégradation prématurée des équipements.
Tableau comparatif des types de jarretières optiques
Règle fondamentale : la jarretière doit être du même type de fibre que l'infrastructure câblée et les équipements connectés. Mélanger du monomode (OS2) avec du multimode (OM3/OM4) provoque une atténuation massive du signal — la connexion ne fonctionne pas.
1. Monomode (OS2) ou multimode (OM3/OM4) ?
C'est le premier critère à définir — il conditionne tous les autres.
Fibre monomode (OS2 — gaine jaune)
- Cœur très fin (9 µm) qui ne laisse passer qu'un seul mode de propagation de la lumière — d'où les faibles pertes sur très longues distances.
- Nécessite des émetteurs laser (plus coûteux) — les modules SFP monomode sont environ 3 à 5 fois plus chers que les modules multimode.
- Usage : liaisons inter-bâtiments, backbone longue distance (> 300 m), connexion aux équipements de l'opérateur FTTH/FTTO.
Fibre multimode (OM3/OM4 — gaine aqua ou fuchsia)
- Cœur plus large (50 µm) qui laisse passer plusieurs modes de lumière simultanément — technologie VCSEL (laser vertical) moins coûteuse.
- Les modules SFP+ multimode OM3/OM4 sont beaucoup moins chers — une jarretière OM4 + transceiver 10G revient 2 à 4 fois moins cher qu'en monomode.
- Usage : liaisons intra-baie, inter-baies dans la même salle, distance inférieure à 300 m. Standard de facto pour les data centers et salles serveurs PME.
2. Choisir le bon connecteur : LC, SC, MPO
Une jarretière peut avoir des connecteurs différents à chaque extrémité — on parle de jarretière hybride. Par exemple, une jarretière LC/SC relie un équipement actif (port LC) à un tiroir optique (port SC). Brico-Réseau propose les configurations LC/LC, SC/SC, LC/SC et MPO en stock.
3. Polissage UPC ou APC : une différence cruciale en monomode
Le polissage de la ferrule (l'extrémité du connecteur) détermine les pertes de retour — la quantité de lumière réfléchie vers la source, qui perturbe le signal :
- UPC (Ultra Physical Contact) : extrémité polie à plat — pertes de retour de -50 dB. Connecteurs à embout bleu ou noir. Usage universel pour les réseaux de données.
- APC (Angled Physical Contact) : extrémité polie à 8° — pertes de retour de -60 dB. Connecteurs à embout vert. Recommandé pour les liaisons FTTH (opérateur), les transmissions analogiques RF et les systèmes CATV où la réflexion doit être minimisée.
Important : ne jamais connecter un connecteur UPC à un connecteur APC — l'angle de 8° crée une forte perte d'insertion et risque d'endommager les ferrules. Les connecteurs APC sont toujours verts, les UPC bleus ou beiges.
4. Simplex ou duplex ?
- Duplex : deux fibres côte à côte (un brin pour l'émission, un brin pour la réception) — format standard pour les connexions réseau bidirectionnelles (Ethernet, Fibre Channel). C'est la configuration la plus courante.
- Simplex : une seule fibre — utilisé dans les liaisons unidirectionnelles (certains systèmes de télécoms, vidéosurveillance point à point) ou avec des transceivers BiDi (bidirectionnel sur une seule fibre). Rare dans les réseaux informatiques standards.
5. Choisir la bonne longueur
Brico-Réseau propose des jarretières optiques de 1 m à 20 m. Le choix de la longueur doit respecter deux principes :
- Ni trop courte : une jarretière en tension sur les connecteurs provoque des micro-fissures de la fibre, une perte de signal progressive et une dégradation des ferrules. Prévoyez toujours 20 à 30 cm de mou.
- Ni trop longue : l'excédent de fibre bobine dans le rack, crée des courbures en dessous du rayon de courbure minimal (30 mm en général), obstruent le flux d'air et augmentent le risque de rupture mécanique.
Longueurs recommandées selon le contexte : 1 m pour les connexions intra-baie (panneau optique → switch dans la même baie), 2 à 3 m pour les connexions entre baies adjacentes, 5 à 10 m pour les baies situées dans la même salle à distance modérée.
6. Manipulation et entretien des jarretières optiques
La fibre optique est résistante mécaniquement sur sa longueur, mais les connecteurs sont extrêmement sensibles à la contamination. Une particule de poussière invisible à l'œil nu sur une ferrule suffit à provoquer une perte d'insertion de 3 à 5 dB — soit une réduction de débit significative.
- Capuchons protecteurs : toujours replacer les capuchons sur les connecteurs non utilisés — ne jamais laisser une ferrule exposée à l'air libre.
- Nettoyage avant connexion : utilisez un stylo nettoyant optique (one-click cleaner) ou une cassette de nettoyage pour nettoyer la ferrule avant chaque connexion — surtout si la jarretière n'a pas été utilisée depuis plusieurs semaines.
- Rayon de courbure : ne pas courbez la fibre en dessous du rayon minimal recommandé (généralement 30 mm pour les jarretières standard). Une courbure excessive casse les fibres à l'intérieur de la gaine — sans dommage visible extérieur.
- Ne jamais regarder dans une fibre active : le laser utilisé dans les systèmes monomode est invisible et peut provoquer des lésions oculaires irréversibles. Utilisez toujours un détecteur de lumière optique ou éteignez la source avant toute manipulation.
« Nous avons eu des coupures intermittentes sur nos liaisons entre salles serveurs pendant 3 mois. Après inspection au microscope des ferrules, la cause était simple : deux jarretières SC/UPC avaient été connectées à des ports APC sans qu'on le sache. Depuis le remplacement des jarretières SC/APC adaptées, aucun incident. »
— Laurent V., Ingénieur réseaux, établissement hospitalier, 4 bâtiments
Brico-Réseau propose une gamme complète de jarretières optiques : OS2 monomode, OM3 et OM4 multimode, connecteurs LC/LC, SC/SC, LC/SC, MPO — en simplex et duplex, longueurs de 1 à 20 m, disponibles en stock. Notre équipe commerciale — Victoria, Sophia et Eva — ainsi que notre support technique vous aident à identifier la bonne configuration pour votre installation. Appelez-nous au 02 30 96 10 43. Livraison offerte dès 200 € HT.
FAQ - Choisir sa jarretière optique
